3D游戏中四轮定位系统技术方案

1. 引言

1.1 背景与目标

在3D游戏中，四轮定位系统决定了车辆的操控手感与行驶稳定性。不同于真实汽车维修场景中的物理测量设备，游戏中的四轮定位本质上是物理参数的数值配置系统，其目标是通过调整车轮与悬挂的几何关系，还原不同驾驶场景下的操控特性。

1.2 核心设计理念

物理真实性：基于真实车辆动力学原理，映射为可计算的参数模型
场景适配性：支持赛道、越野、城市等多种地形的动态切换
参数可调性：允许设计师按车辆类型精细调校

2. 系统架构概览

┌─────────────────────────────────────────────────────────────┐
│                    四轮定位系统架构                          │
├─────────────────────────────────────────────────────────────┤
│  输入层       │  物理计算层       │  视觉表现层            │
│  (玩家操控)   │  (定位参数)       │  (载具动画)            │
├───────────────┼───────────────────┼────────────────────────┤
│ 转向输入      │ → 车轮外倾角     │ → 车轮模型旋转/倾斜    │
│ 油门/刹车     │ → 前束角         │ → 悬挂臂动态            │
│ 地形检测      │ → 主销后倾角     │ → 车身姿态变化          │
│               │ → 阿克曼转角     │                        │
└───────────────┴───────────────────┴────────────────────────┘

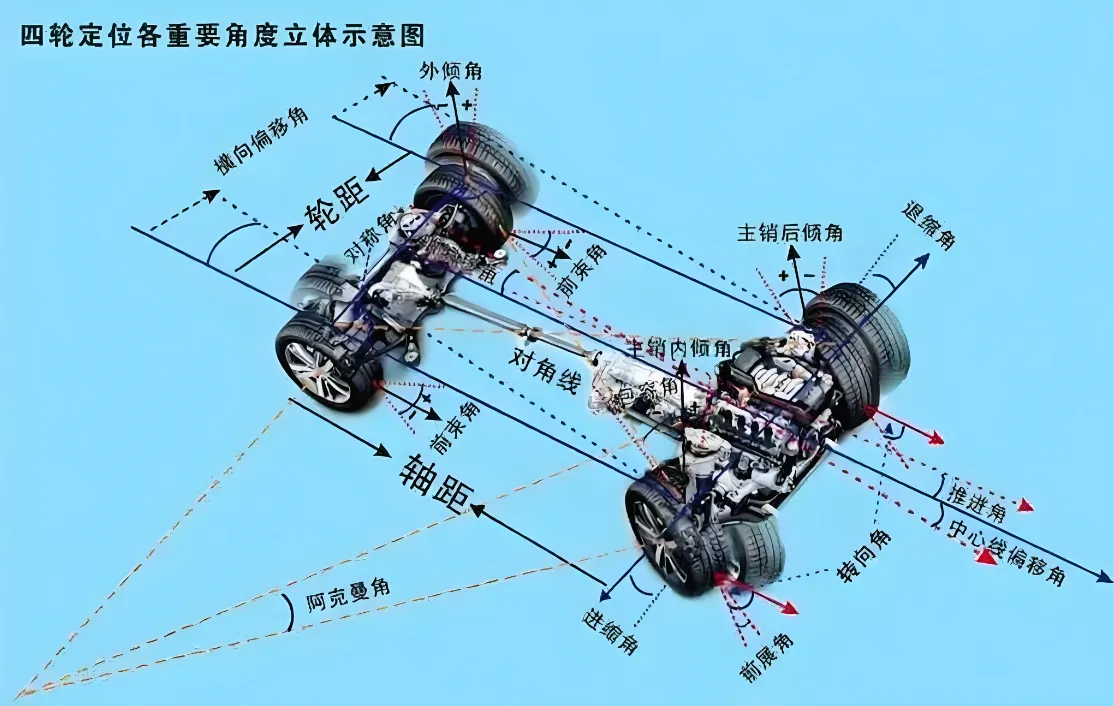

3. 核心定位参数定义

四轮定位的核心参数直接影响车辆动态响应：

参数	符号	单位	典型范围	物理含义
外倾角	Camber	度(°)	-3.0 ~ +3.0	车轮顶部相对垂线倾斜角度。负外倾(顶部内倾)提升过弯抓地力
前束角	Toe	度(°)	-0.5 ~ +0.5	车轮相对车辆中轴线的偏转角度。正前束(内八字)提升直线稳定性
主销后倾角	Caster	度(°)	0 ~ 15	转向枢轴相对垂线的倾斜角。影响转向回正力与直线循迹性
阿克曼转角	Ackermann	百分比(%)	0 ~ 100	转向时内外侧车轮转角的匹配程度。100%为理想阿克曼几何

参数配置示例（赛车调校场景）

[wheel.fl]  ; 左前轮
camber = -2.5    ; 负外倾，提升弯道抓地
toe = -0.1       ; 轻微负前束(外八字)，提升转向响应
caster = 7.0     ; 较大的后倾角，增强直道稳定性
ackermann = 50.0 ; 50%阿克曼，平衡转向灵活性与轮胎磨损

[wheel.rl]  ; 左后轮
camber = -1.5
toe = 0.15       ; 正前束(内八字)，防止过弯甩尾

4. 悬挂运动学设计

4.1 双横臂悬挂方案

采用真实双横臂结构的虚拟化实现，将物理模拟与视觉表现分离：

核心原理：

模拟车轮(PhysWheel)：物理引擎驱动的不可见碰撞体，负责实际物理计算
视觉车轮(VisWheel)：接收物理计算结果，通过骨骼动画呈现真实悬架运动

关键骨骼映射：

骨骼层级结构（以左前轮为例）：
Root
└── Chassis
    ├── ArmLower_FL (下控制臂)
    │    ├── POS_Hub_FL (轮毂定位点)
    │    └── Wheel_FL (可见轮毂)
    ├── ArmUpper_FL (上控制臂)
    └── PhysWheel_FL (不可见物理轮)

动画驱动逻辑：

WheelHandler 更新 PhysWheel_FL 的位置（基于悬架压缩/回弹）
CopyBone 将 PhysWheel_FL 的旋转复制给 Wheel_FL（实现车轮转动与转向）
LookAt 节点使 ArmLower_FL 对准 PhysWheel_FL 位置
POS_Hub_FL 跟随下臂末端位置，带动主销与轮毂移动

4.2 悬挂参数配置

不同场景采用差异化悬挂参数，通过地形标签系统自动切换：

// 地形标签枚举
enum TerrainType
{
    Terrain_RoadSmooth,   // 平整路面(赛道/城市)
    Terrain_Rough,        // 颠簸地形(山地/越野)
    Terrain_Obstacle      // 障碍密集区(废弃工厂/越野赛道)
};

// 悬挂参数结构
struct SuspensionConfig
{
    float SpringStiffness;  // 弹簧刚度 (N/m)
    float DampingRatio;     // 阻尼系数 (N·s/m)
    float MaxRaise;         // 最大升高行程 (m)
    float MaxDrop;          // 最大下沉行程 (m)
};

// 场景化配置示例
const SuspensionConfig Config_Road = {1800.0f, 140.0f, 0.08f, 0.10f};
const SuspensionConfig Config_Rough = {1200.0f, 100.0f, 0.12f, 0.15f};
const SuspensionConfig Config_Obstacle = {1500.0f, 120.0f, 0.10f, 0.12f};

切换时采用 0.8 秒线性插值实现参数平滑过渡，避免手感突变。

5. 物理引擎集成接口

5.1 车轮控制接口

参考物理引擎通用接口设计，为每个车轮提供以下控制方法：

class IVehicleWheel
{
public:
    // 定位参数设置
    virtual void SetCamber(float angleDeg) = 0;
    virtual void SetToe(float angleDeg) = 0;
    virtual void SetCaster(float angleDeg) = 0;
    virtual void SetAckermann(float percent) = 0;

    // 悬架控制
    virtual void SetSuspensionStiffness(float stiffness) = 0;
    virtual void SetSuspensionDamping(float damping) = 0;
    virtual void SetSuspensionTravel(float maxRaise, float maxDrop) = 0;

    // 驱动力与制动
    virtual void ApplyEngineForce(float force) = 0;
    virtual void ApplyBraking(float torque) = 0;

    // 状态查询
    virtual float GetWheelRotation() const = 0;
    virtual Vector3 GetWheelPosition() const = 0;
};

5.2 摩擦系数动态调整

根据路面材质动态更新轮胎与地面的摩擦系数：

地面材质	摩擦系数	说明
沥青	0.80	高抓地力，适合竞速
泥土	0.50	中等抓地力，易发生滑动
碎石	0.60	抓地力波动大，需悬挂配合
湿滑路面	0.40	低抓地力，需调软悬挂

6. 视觉联动与表现

6.1 车轮姿态同步

物理引擎计算产生的定位参数变化，需同步驱动视觉模型：

外倾角：车轮绕滚动轴旋转（X轴）
前束角：车轮绕垂直轴旋转（Z轴）
主销后倾角：转向臂绕侧倾轴旋转（Y轴）
阿克曼修正：内外侧车轮转向角差异化处理

6.2 场景化适配示例

参考《F1® 25》调校策略：

赛道类型	推荐参数调整
高速赛道	降低下压力、调硬悬挂、刹车偏前轮
低速多弯	提高下压力、调软悬挂、降低胎压
湿滑赛道	调软悬挂、刹车偏后轮、提高下压力

7. 调试与可视化工具

7.1 实时参数面板

提供运行时调试界面，显示以下信息：

四轮外倾角、前束角实时数值
悬挂行程（压缩/回弹量）
车轮载荷分布
轮胎接地面积与滑动率

7.2 物理调试器集成

使用引擎内置物理调试工具监控：

物理引擎CPU占用率（建议 ≤15%）
碰撞检测计算耗时
车轮与地面接触状态

8. 性能优化建议

碰撞体分级：高精度仅用于关键交互物体，静态环境使用低精度碰撞体，减少72%计算量
自适应LOD：车速 > 60km/h 时屏蔽非必要碰撞细节
路径缓存：复用近5分钟的寻路计算结果，避免重复计算
